天津一达电镀厂小知识分享给你。
  • 2020-12-11 15:37:37

天津一达电镀厂小知识分享



电镀的基本五要素:

1.阴极:被镀物,指各种接插件端子。

2.阳极:若是可溶性阳极,则为欲镀金属。若是不可溶性阳极,大部分为贵金属(白金,氧化铱).

3.电镀药水:含有欲镀金属离子的电镀药水。

4.电镀槽:可承受,储存电镀药水的槽体,一般考虑强度,耐蚀,耐温等因素。

5.整流器:提供直流电源的设备。


电镀目的:电镀除了要求美观外,依各种电镀需求而有不同的目的。

1.镀铜:打底用,增进电镀层附着能力,及抗蚀能力。

2.镀镍:打底用,增进抗蚀能力。

3.镀金:改善导电接触阻抗,增进信号传输。

4.镀钯镍:改善导电接触阻抗,增进信号传输,耐磨性比金佳。

5.镀锡铅:增进焊接能力



电镀药水组成;

1.纯水:总不纯物至少要低于5ppm。

2.金属盐:提供欲镀金属离子。

3.阳极解离助剂:增进及平衡阳极解离速率。

4.导电盐:增进药水导电度。

5.添加剂:缓冲剂,光泽剂,平滑剂,柔软剂,湿润剂,抑制剂。


电镀条件:

1.电流密度:单位电镀面积下所承受的电流,通常电流密度越高膜厚越厚,但是过高时镀层会烧焦粗燥。

2.电镀位置:镀件在药水中位置,与阳极相对位置,会影响膜厚分布。

3.搅拌状况:搅拌效果越好,电镀效率越高,有空气,水流,阴极摆动等搅拌方式。

4.电流波形:通常滤波度越好,镀层组织越均一。

5.镀液温度:镀金约50~60,镀镍约50~60,镀锡铅约18~22,镀钯镍约45~55。

6镀液PH值:镀金约4.0~4.8 ,镀镍约3.8~4.4,镀钯镍约8.0~8.5,

7.镀液比重:基本上比重低,药水导电差,电镀效率差。


电镀厚度:在现在电子连接器端子的电镀厚度的表示法有a .µ``.微英寸,b. µm,微米, 1 µm约等于40µ``.

1.Tin—Lead Alloy Plating :锡铅合金电镀作为焊接用途,一般膜厚在100~150µ``最多.

2.Nickel Plating 镍电镀现在电子连接器皆以打底(underplating),故在50µ``以上为一般规格,较低的规格为30µ``,(可能考虑到折弯或者成本)

3.Gold Plating 金电镀为昂贵的电镀加工,故一般电子业在选用规格时,考虑到其实用环境、使用对象,制造成本,若需通过一般强腐蚀实验必须在50µ``以上 .


镀层检验:

1.外观检验:目视法,放大镜(4~10倍)

2.膜厚测试:X-RAY荧光膜厚仪.

3.密着实验:折弯法,胶带法或两者并用.

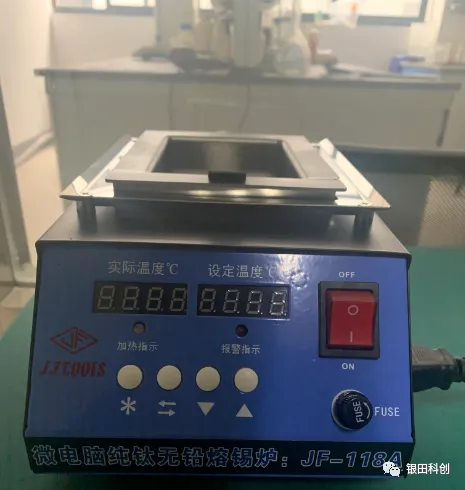

4.焊锡实验:沾锡法,一般95%以上沾锡面积均匀平滑即可.

5.水蒸气老化实验:测试是否变色或腐蚀斑点,及后续的可焊性.

6.抗变色实验:使用烤箱烘烤法,是否变色或者脱皮.

7.耐腐蚀实验:盐水喷雾实验,硝酸实验,二氧化硫实验,硫化氢实验等。




新型重油污脱脂表面活性剂DC-868A

一、产品性能

本品是一种超支链吉米奇(Gemini)阳离子表面活性剂,由特殊非离子表面活性剂改性而成。兼有非离子和阳离子双重性能,绿色环保;不含磷、甲醛、APEO、NPEO;具有较高的表面活性,良好的分散能力、剥离能力、抗菌、抗静电能力等。

二、产品特点

1.水溶性良好,泡沫低,无浊点,适用于25℃~85℃清洗。

2.pH值近中性无刺激,常温及高温均无异味,不易燃不易爆,绿色环保。

3.耐强酸 (盐酸/硫酸/醋酸/柠檬酸) 100g/L以上,耐强碱(NaOH)200g/L,适用于配制各种酸性、中性、碱性水性脱脂剂和除油粉。

4.兼容性好,能与各种表面活性剂兼容而不产生沉淀。

5.适用模式广:适用于浸泡、超声波、电解除油等清洗方式。

三、技术指标

型  号:DC-868A

  (25℃):黄色至棕褐色透明液

有效含量,%:98±2

pH值(5%水溶液):7±1

粘  度(mpa.s )100-300r/min:12

密 度(g/mL)25℃:1.118

泡沫体积/ml:(基液50ml,加量1-5‰,时间1min)55~75

四、产品用途

1.涂装前处理脱脂剂;

2.电镀前处理脱脂剂;

3.各种硬表面脱脂剂如:五金配件、发动机、机床、塑料、大理石等等。

五、包装、运输、贮存

1.本产品采用200kg或50公斤蓝色塑料桶包装,亦可根据客户要求定制。

2.本产品应存于无光线照射的阴凉处,运输时应防日晒、雨淋和高温。本品为非危险品。

>电镀厂|镀镍|表面处理-天津市一达电镀有限公司

在线咨询
    联系电话
扫一扫,关注我们
